DUO/TRIOBALKEN (DREWNO KLEJONE WARSTWOWO)
Produkcja belek Duobalken®/Triobalken® podlega ogólnemu zatwierdzeniu przez Niemiecki Instytut Techniki Budowlanej.
Posiadaczami prawa do nadzoru są
- Studiengemeinschaft Holzleimbau e.V.
- Stowarzyszenie Monitorujące Konstruktionsvollholz e.V.
Dzięki tej umowie Überwachungsgemeinschaft Konstruktionsvollholz e.V. i Holzbau Deutschland - Bund Deutscher Zimmermeister im ZDB dostarczają informacji na temat wymagań dotyczących produktu, właściwości sortowania, etykietowania i stosowania Duobalken®/Triobalken®. Podstawą produkcji jest ogólna aprobata techniczna Z 9.1-440, która odnosi się do normy DIN EN 1995-1-1 :2010 w odniesieniu do wymiarowania. Belki Duobalken® składają się z dwóch, a belki Triobalken® z trzech sklejonych ze sobą desek lub kantówek z drewna litego (iglastego) o określonych maksymalnych wymiarach przekroju poprzecznego poszczególnych belek (lameli). Celem niniejszego porozumienia jest przyczynienie się do zapewnienia ogólnej jakości konstrukcji drewnianych poprzez dostarczenie wyczerpujących informacji na temat Duobalken®/Triobalken®.

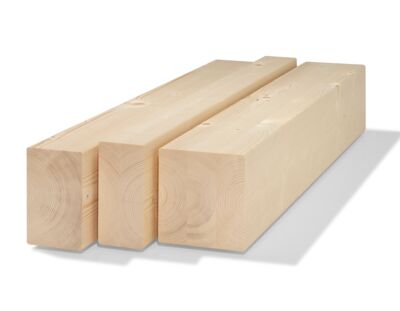

Opis produktu DUO/TRIOBALKEN (DREWNO KLEJONE WARSTWOWO)
| Holzart: | Fichte |
| Holzsortierung: | EN 338 / DIN EN 14081 |
| Holzfeuchte: | u = 15% +/- 3% |
| Verleimung: | Melaminharz; helle, nicht nachdunkelnde Leimfuge; nach DIN 68141, EN302 EN301, Typ 1 bewitterungsfest gemäß Nutzungsklasse I und II |
| Oberfläche: | 4-seitig gehobelt und gefast |
| Maßtoleranz: | Stärke +/- 2mm - Höhe +/- 2mm - Länge +/- 2mm |
| Dimensionen: | Stärke: 60 - 200 mm - Höhe: 80 - 240 mm - Länge: bis 13,00 m |
| Verpackung: | Paketfolierung |
| Überwachung: | MPA, Stuttgart (Deutschland) - Holzforschung Austria (Wien, Österreich) |
Duo®/ Triobalken® - Kryteria jakości
| Kriterien: | Industriequalität (NSI) |
| Hobelqualität: | 4-seitig gehobelt und gefast |
| Insektenbefall: | zulässig sind Fraßgänge bis 2 mm Ø |
| Markröhre: | zulässig |
| Harzgallen: | zulässig |
| Äste Astlöcher/ Ausfalläste: |
Bei maschineller Sortierung gilt: für nsi bleiben die Astgrößen unberücksichtigt |
| Verfärbungen: | Bläue und Rotstreif zulässig |
| Schwindrisse: | zulässig |
| Schimmel/ Fäule: | nicht zulässig |
Duo®/ Triobalken® (Sztuka na PU)
| Dimension (mm) | 13,00 m |
| 60 x 80 | 98 |
| 60 x 100 | 77 |
| 60 x 120 | 63 |
| 60 x 140 | 56 |
| 60 x 160 | 49 |
| 60 x 180 | 42 |
| 60 x 200 | 35 |
| 60 x 220 | 35 |
| 60 x 240 | 28 |
| 80 x 180 | 24 |
| 80 x 200 | 20 |
| 80 x 220 | 20 |
| 80 x 240 | 20 |
| 100 x 100 | 30 |
| 100 x 200 | 15 |
| 100 x 220 | 15 |
| 100 x 240 | 12 |
| 120 x 120 | 24 |
| 120 x 200 | 10 |
| 120 x 220 | 12 |
| 120 x 240 | 12 |
| 140 x 140 | 16 |
| 160 x 160 | 15 |
| 160 x 200 | 15 |
| 160 x 240 | 12 |
| 180 x 180 | 12 |
| 200 x 200 | 12 |
